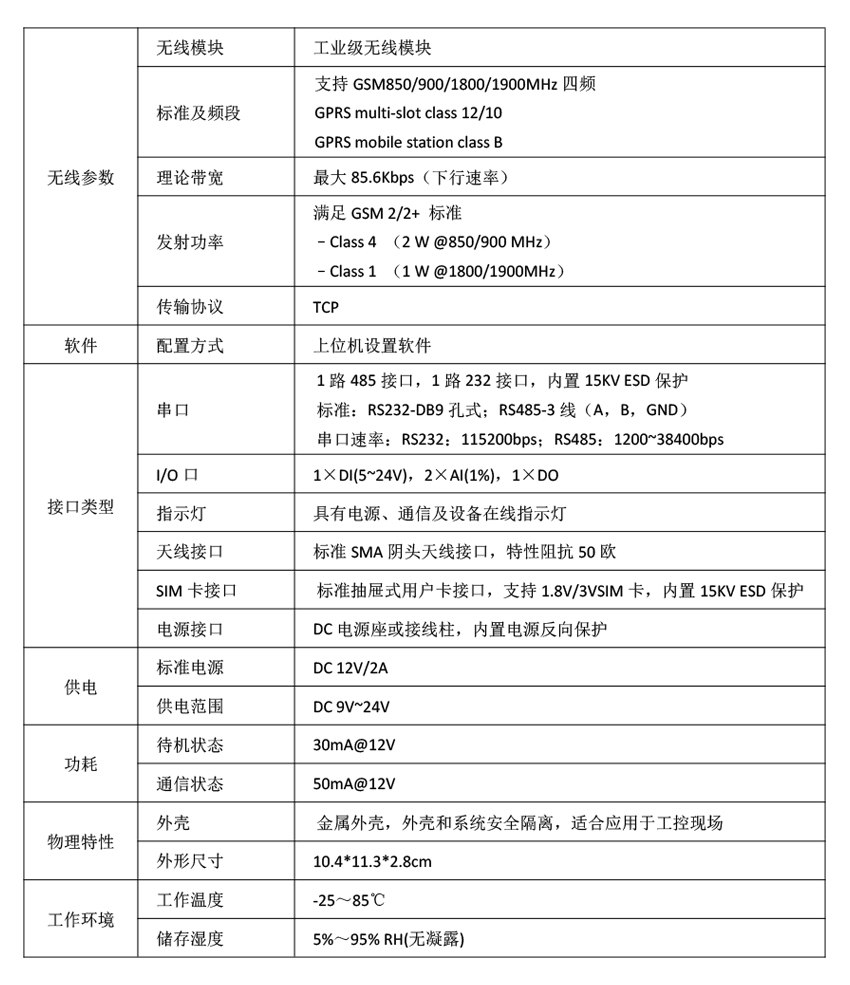

MT-DZ310燈牌監控器，支持1路開關量采集輸入、1路電壓采集輸入、1路電流采集輸入以及1路繼電器輸出，實現燈牌工作狀態遠程監測與控制。
接口說明

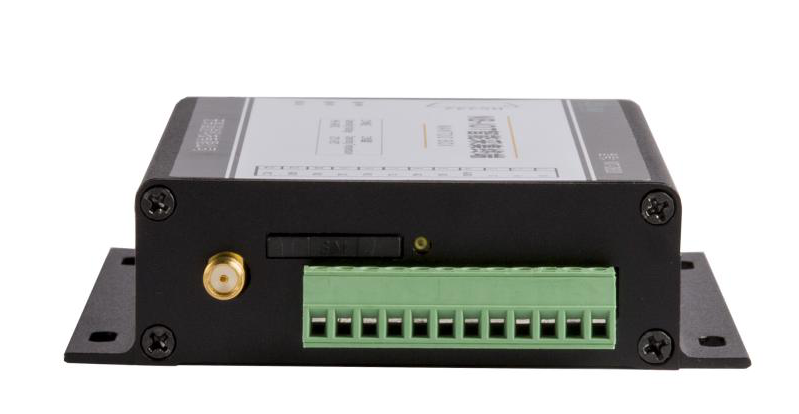

1、前端接口如下：
1）SIM卡槽：裝載SIM卡用
2）天線接口：連接2G天線
3）端子接口
DI | 3V3 | CK12 | CK11 | V | NC |
水銀開關接入腳 | 水銀開關接入腳 | 繼電器接口1 | 繼電器接口2 | 電壓檢測腳 | |
NC | C_N | C_P | NC | GND | VCC |
電流檢測腳負極接入 | 電流檢測腳正極接入 | 電源地 | 電源正極9~24V |

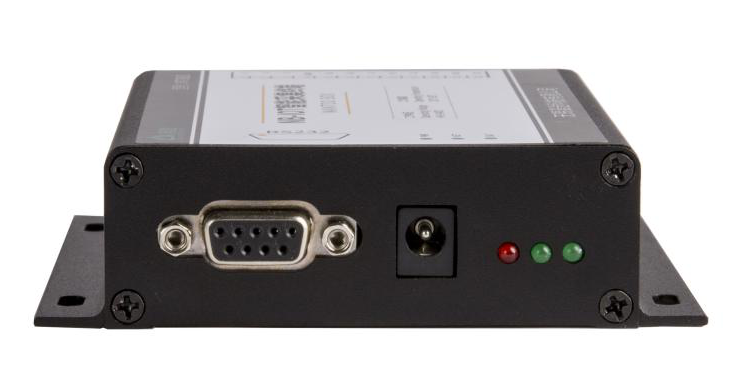

2、后端接口如下：
1）RS232接口：系統參數配置
2）電源接口：9~24V
3）電源指示燈：從左至右依次為PWR、NET、DAT指示燈
指示燈名稱 | 指示功能 | 狀態 |
PWR | 電源指示燈 | 上電常亮 |
NET | 網絡狀態指示燈 | 慢閃未注冊到網絡；快閃已注冊到網絡 |
DAT | 連接狀態指示燈 | 連接服務器時間隔1s閃爍 |
注意：
電源座子接口與接線柱VCC接口都可是設備電源接入口，所以只能將其中1個作為電源接入端。

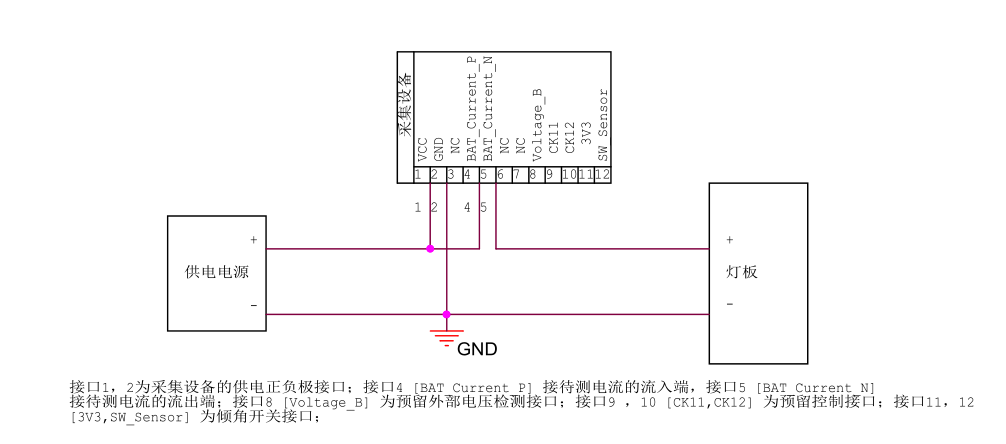

3、接口連接說明

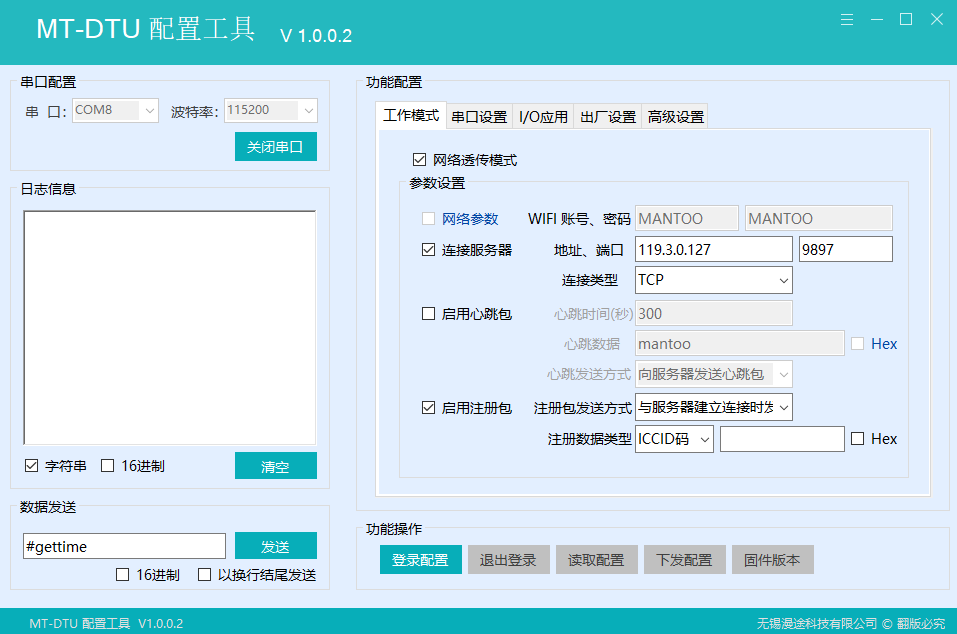

配置說明
一般步驟：打開串口 - 登陸配置 - 讀取配置 - 修改參數 - 下發配置
1）連接RS232到電腦；
2）打開配置工具和對應的COM口，接通電源；
勾選“連接服務器”，填入對應的參數。注冊包默認選擇CCID（SIM卡號）。
3）配置工具功能操作說明
| |
登錄配置 | 設備處于工作狀態時，通過登錄配置使設備進入配置狀態 |
下發配置 | 把相關參數下發給設備，使其立即生效 |
讀取配置 | 讀取當前設備所有參數信息 |
退出登錄 | 從配置狀態切換到工作狀態 |
查詢版本 | 查詢?cè)O(shè)備固件版本號 |
4）如果有保存配置，重新上電時以保存的配置參數執行；
5）服務器地址可以是IP地址，也可以是域名。
